DIP 插件后焊加工全流程解析，PCBA 加工厂必备工艺

在PCBA 加工产业链中，DIP 插件后焊加工是连接通孔元件与 PCB 的核心工序，也是SMT 贴片之外不可或缺的关键工艺。无论是工业控制、电源模块、汽车电子还是医疗设备，只要涉及大功率、高机械强度元件，都离不开专业的DIP 插件后焊服务。今天我们从流程、技术、应用三方面，全面拆解这项电子制造基础工艺。

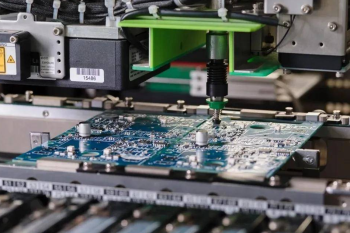

DIP 插件后焊加工的完整流程分为六大环节：元件预处理、精准插件、预热、波峰焊接 / 选择性焊接、AOI 检测、清洗与补焊。首先是元件成型与预处理，针对电解电容、电感、连接器、变压器等通孔元件，进行引脚校直、弯曲、切脚，确保尺寸匹配 PCB 孔位，同时去除氧化层，提升焊接可靠性。插件环节由人工或 AI 自动插件机完成，严格按照 BOM 与位号图，确保极性正确、位置精准、元件贴紧板面。
焊接是DIP 插件后焊加工的核心，主流分为波峰焊与选择性波峰焊。大批量常规产品采用波峰焊，整板经 100–150℃预热后穿过熔融锡波，一次性完成所有引脚焊接。无铅工艺锡温控制在 250–260℃，有铅 230–250℃，保证焊点饱满、浸润良好。对于高密度混装板、热敏元件、精密 IC 周边，则采用选择性波峰焊，局部精准焊接，避免热损伤与连锡。
焊接后必须经过 AOI 光学检测，识别虚焊、连锡、漏焊、元件偏移等缺陷。少量不良通过手工补焊修复，再经清洗去除助焊剂残留，确保板面干净、无腐蚀风险。整个过程严格遵循 IPC-A-610 标准，通孔填充率≥75%，焊点光亮平滑，无裂纹、针孔、锡珠。
DIP 插件后焊加工之所以不可替代，在于三大优势：机械强度高，适合频繁拔插与受力场景；散热性能优，满足大功率元件需求；维修便捷，元件可单独更换。随着新能源、工控、医疗电子快速发展，DIP 插件后焊需求持续增长，成为PCBA 加工厂核心竞争力之一。
对于电子企业而言，选择专业DIP 插件后焊厂家，需重点考察设备精度、温度管控、静电防护、人员资质与良率水平。规范的DIP 插件后焊加工不仅能提升产品可靠性，更能降低返工成本、保障交期，是高端电子产品制造的基础保障。
